■システム構成
●太陽電池モジュール
太陽の光を電気エネルギー（直流）に変換。
●接続箱
太陽電池モジュールとパワーコンディショナ（電力変換装置）をつなぐ装置。電気の開閉や逆流防止、雷（誘導雷）サージ吸収機能を備えています。
●パワーコンディショナ
電気を家庭内で使えるように直流から交流に変換。日射に応じて自動で運転を停止します。
●太陽光発電対応住宅分電盤※1
住まいの各部屋に電気を分配する装置。連系ブレーカを内蔵し太陽光発電／通常電力の両方に対応しています。
●積算電力量計※2
電力会社に売却する余剰電力を計る売電電力量計と、電力会社から購入する通常電力を計る買電電力計の2種類があります。
●エネルギーモニタ
発電状態や電気設備の使用状況を、見やすい大型のカラー液晶モニタにイラストやアニメーションで表示。わが家のエコ度などもひと目でわかります。
●電力検出ユニット※2
消費電力や発電電力を計測します。※分電盤内蔵タイプもあります。
※1.電力検出ユニットを内蔵した住宅分電盤をご使用の場合は、別途電力検出ユニットを設置する必要はありません。
※2.売電電力量計は地域により電力会社から指定されたものを取り付ける場合があります。（この場合もお客様ご負担になります。）
■ラインアップ
●モジュール変換効率※1 17.9%
●公称最大出力※2 230W
●外形寸法：幅1580×奥行812×高さ35（mm）
メーカー希望小売価格
166,950円（税抜 159,000円）／枚
●モジュール変換効率※1 16.8%
●公称最大出力※2 215W
●外形寸法：幅1580×奥行812×高さ35（mm）
メーカー希望小売価格
156,450円（税抜 149,000円）／枚
●モジュール変換効率※1 16.4%
●公称最大出力※2 210W
●外形寸法：幅1580×奥行812×高さ35（mm）
メーカー希望小売価格
150,150円（税抜 143,000円）／枚
●モジュール変換効率※1 13.5%
●公称最大出力※2 154W
●外形寸法：幅1313×奥行866×高さ35（mm）
メーカー希望小売価格
92,400円（税抜 88,000円）／枚
■設置工法
野地ぴたFタイプ
パナソニック独自の工法で太陽電池モジュールの下は、瓦葺き不要。
屋根と一体感あるデザイン
屋根との段差が少ないフラットデザイン＆薄型設計。化粧スレート瓦や平板陶器瓦とも美しく調和します。
省施工＆省コスト
モジュール下は瓦が不要で、施工性にも工夫をこらし、総費用を低く抑えることができます。
＜対応商品＞
- HIT215/HIT210シリーズ
- 154シリーズ
- 183シリーズ
地震にも強い「減震」仕様※1
野地ぴたFの設置部分は約19kg/m2の軽量設計。屋根を軽くすると、地震による家の揺れ幅が小さくなります。
■震度6強※2の地震で建物にかかる負荷（イメージ）
■例えば183シリーズで約3kWのシステムを導入する場合
- ※1 「屋根で減震」とは、住まいの屋根に軽い屋根材を使用することによって、建物の「軽量化」と「重心の低下」をはかり、地震による建物の揺れを小さくするという、屋根でおこなう耐震化策です。特別な予算を 必要とするわけではありません。これから新しく建てる住まい、もしくは、すでに建っている住まいの屋根を、ただ、軽い屋根にするだけの身近で、手軽な耐震化対策です。
- ※2 新震度階級。旧震度階級で震度7相当。
- ※3 化粧スレート瓦の重量を20.6kn/m2、平板陶器瓦の重量を42kn/m2としています。野地ぴたタイプは183シリーズ6列3段（3.294W）で算出しています。
■屋根置きタイプ
既存の屋根の上に設置する後付け自在なタイプ
手軽な施工性
パナソニック独自の工法により、施工箇所や撤去する瓦を少なくして、施工性を高めました。
多彩な屋根材に対応
化粧スレート瓦をはじめ、和瓦・平板陶器瓦・セメント瓦などの厚物瓦や金属屋根材など、従来施工できなかった瓦材にも設置が可能になりました。
優れた防水・耐風性
独自の支持工法やシーリング材・パッキン材により、雨水の浸入を防止。耐風性にも優れています。
＜対応商品＞
- HIT215/HIT210シリーズ
- 154シリーズ
- 183シリーズ
■アンカー金具工法
（特殊陶器瓦・セメント瓦）
■板金金具工法
（金属瓦）
■スレート金具工法
（化粧スレート瓦）
■支持金具工法
（平板陶器瓦・和瓦）
■平置きタイプ
平屋根や地上設置に適したタイプ
傾きのない屋根でも設置可能
架台に取り付ける工法なので、庭先や屋上など傾斜のない屋根でも設置できます。
メンテナンスが容易
庭先や屋上への設置なら、屋根に登る必要がないのでメンテナンスも容易です。
- *基礎の設置については、工務店様にご相談ください。
＜対応商品＞
- HIT215/HIT210シリーズ
- 154シリーズ※5
- 183シリーズ
■平置き工法設置可能段数（HIT215/210シリーズのみ）

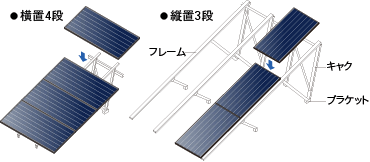

■架台の構成（HIT215/210シリーズのみ）
